技术说明

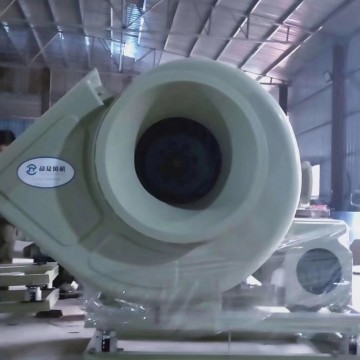

玻璃钢离心风机性能、设计参数及技术特点：
1.风机叶轮为悬臂闭式后倾离心式结构。
2.轴封：采用耐磨羊毛毡密封。
3.传动方式：皮带式
4.外壳及叶轮材质：有机气体玻璃钢材质（耐酸碱
VinylEster(日本昭和乙烯基脂树脂)制作，乙烯基树脂
采用日本“昭和”牌（国内独资工厂生产）、无碱玻璃有机面毡纤维采
用山东“泰山”牌，叶轮为对数线性设计，并取得了国家防爆认证及国
际防爆认证玻璃钢风机证书。
5.轴心材质：S45C(玻璃钢包覆或环氧树脂喷涂)；机架材质：Q235+EPOXY
（防锈）；
6. 传动箱轴承选用 NSK 牌（设计使用寿命十万小时以上）；
7. 轴承座：机油冷却式（可选用油品标号“15W/40”）；
8.电机品牌品牌：士林标准、皖达标准；
9.电机电源：380V、3 相、50HZ；
10.电机防护等级 IP55；绝缘系数：F 级、B 级温升考核；户外型；
11.风机底部配置减振台及排水清理装置（PVC 排水孔）；风机的转子要
便于检查清理；
12. 转子动平衡等级：符合 ISO1940 规范之 G2.5 等级
38
13.机组震动等级：符合 ISO2372 规范之 4.5mm/s 等级；
14.防震要求：隔振效率应≥85％；
15.风机效率≥75％。★
16.玻璃钢离心风机使用温度：-50℃～80℃
17.风机制作工艺
17.1 外壳为一体成型法，使用的是有机气体玻璃钢增强外
壳强度。
17.2 外壳表面经防紫外线耐老化处理，延长使用寿命
17.3 每台风机防震基座经热浸镀锌后涂底漆使用 Epoxy 进行涂层，防止
腐蚀。
17.4 轴心与轴承加装轴心防护，增加安全性。
17.5 入口钟采用喇叭形状，增进流场顺畅，降低噪音及损失。
17.6 外壳与入口钟之装配螺丝采用预注法，以避免泄漏。
17.7 入口钟与叶轮平顺衔接，以形成较佳的流线型且为线性迭合，以 避
免酸碱结晶附着产生干涉破坏。
17.8 马达以滑轨设计易于调整及更换马达。
17.9 叶轮为对数线性设计，材质为玻璃纤维强化树脂（FRP），后倾式 一
体成型法制作，可以降低损耗、降低噪音、提高效率。
17.10 前盖板增加环型补强肋，增加叶轮强度，提高叶轮安全性底板，延长寿命。
18.轴承座特点
18.1 耐蚀性强：密闭式轴承设计，可防止酸碱气体侵入，避免轴承、轴
心直接受腐蚀气体侵蚀，确保运转中轴承之寿命。
18.2 散热性佳：因机油具有润滑及冷却的功能，当运转时轴承箱内会形
成循环行对流现象，能快速带走热量，及轴承箱表面积大，能降低轴承
温度达 10°C~15°C 左右。
18.3 噪音低：机油润滑是轴承座产生良好的油膜及一体成型的轴承精度
提高，可使噪音降低 5~10dBa 以上。
18.4 耗能低：机油润滑，降低摩擦系数，减少动能消耗 5%~15%。
18.5 寿命长：轴承座的设计运转寿命可达 100，000hr，及使用机油润滑。
18.6 本次项目离心风机适用于工况常温，氯气浓度不超过百分之一。
6、售后服务承诺书
1、质量服务承诺
我们对本项目的目标是：一次性验收合格。为此我们承诺如下：
我们承诺保证提供货物是全新、未使用过的，是具有可靠的工艺、良好的设计以及最佳材料制造而成的。并完全符合合同规定的质量、规格和性能的要求。
我们承诺保证所提供的货物经正确安装、正常操作使用和维护保养情况下，在其使用寿命期内具有满意的性能。
我们承诺并保证所供货物与合同规定的质量、规格和性能相一致，如发现货物的质量和规格与合同规定不符或货物在质量保证期内被证明有缺陷，包括内在缺陷或使用不适当原材料，并经有关部门检验确认，我方将依据检验证书给予以无偿更换。
合同生效后将严格按照设备交货期制订详细的制造进度计划，并由用户认可。在制作期间每月向用户提供一份制造实际进度表及主要外购件采购进度表，便于用户对加工制作进度进行监控。我方对合同货物的正常使用给予 12 个月的免费质量保修期，此保修期从设备到达项目现场之日起算。在质保期内，我们对由于设计、制造和材料的缺陷而发生的任何不足或故障负责。设备供货时，我们将向买方提供货物出厂的合格证及质量证明书。
2、质保期内承诺
质保期内，我们将免费提供设备正常使用下的维修及保养服务。在质保期内设备本身质量出现问题或由于设备质量原因造成的任何损伤或损坏,我们将及时给予免费维修或更换零部件,由此引起的施工费、人工费、材料费等一切费用由我方负责。被更换零部件的质量保证期从更换之日起计算。
我们承诺提供高质量的售后服务。维修人员接到维修电话后 12 小时内赶到现场，提供不间断的服务直到维修完成。
在货物正确安装、正常操作和维护情况下，我方对合同货物的正常使用给予 12 个月的质量保证期，此保证期从货到项目现场之日起计算。
我们承诺在质保期内，将免费负责修理和替换任何由于设备自身的问题造成的损坏及故障。并负责对所有设备及系统的常规检查、调整和润滑。为保证设备正常运行,我们将派技术服务人员定期上门巡视回访，对所有系统进行常规检查和调整。
3、保修服务计划实施
（1）实行保修期内免费保修，和保修期满后的永久性有偿优惠售后服务计划。
（2）免费保修期期限：12 个月。
（3）免费保修期期限起计方式：从设备货到项目现场之日起计。
（4）免费保修期内维修人员接到维修通知后到场时间：
收到来自业主的维修通知后：1 到 2 小时内给予书面响应；
在接到买方维修电话和要求后，12 小时内赶到现场响应服务。
若设备零件损坏须更换，如现场有备件或我方有储备备件，到现场后立即予以解决；若无备件 4 小时之内进行采购或定货，待零件到达，则立即到达现场进行更换维修。提供不间断的服务,直至故障完全修复为止,否则，保证期顺延。
（5）免费保修期内容：
a) 免费保修期内供应因设备本身问题损坏的零部件，以后长期负责成本价供应本设备所需零部件。
b) 免费保修期内负责所有因设备质量问题而产生的费用。
我司的售后服务部具有多名丰富工作经验的长期从事设备调试、维护、维修的工作人员，进行设备跟踪及售后维修服务。并备有多种规格的备品备件供维修使用。
4、保修期满后的维修和保养
我们承诺对所供设备和系统实行保修期满后的永久性有偿优惠维修和保养服务。该费用不包含在合同总价内，将视具体情况按成本收取。
（1）在质量保证期结束前,我们将与业主代表对所提供的设备进行全面的检查,如有任何缺陷由我们负责修理,在修理之后,我们将缺陷原因、修理的内容、完成修理及恢复正常的时间和日期等情况报告一式两份给业主。
（2）质保期满后，不另行收取每年日常服务费。
（3）质保期满后，如发生维修工作，将收取材料，人工，差旅成本费，质保期内如非我方原因造成的损坏按此标准收取费用。
5、随机备品备件
针对设备的正常损耗，我们将提供确保设备 12 个月（质保期）正常有效地运行所需配套的备品备件，该费用已计入供货总价中。所有备品备件都保证是全新的，并能保证设备货到项目现场之日起 12 个月内可以正常、连续使用，所有提供的备品备件将随时提供。
6、针对本项目的质量保证计划
6.1：每台风机的主要零部件均进行工厂检验，并保证设计和结构满足本技术规范书的要求
6.2：风机采用优质材料制作，机械性能及内在质量均符合图样及技术文件的规定。
6.3：风机质保期为货到项目现场之日起 12 个月，风机在合同规定时间内，因制造质量问题而发生损坏，或不能进行正常工作时，乙方承诺免费为需方修理或更换零部件。
6.4：风机试验
6.4.1 乙方对所提供的设备进行下述试验：
(1) 叶轮动平衡试验，平衡精度 G2.5；
（2）乙方郑重承诺：绝不使用有毒有害的材质与部件。
6.4.2 风机风机出厂前 100%测试合格并出示测试报告和性能曲线
6.4.3 风机测试内容有：轴承温度，噪音，风量，压力，电流，电压，振动，转子动平衡。保证所有都是实测记录 。
